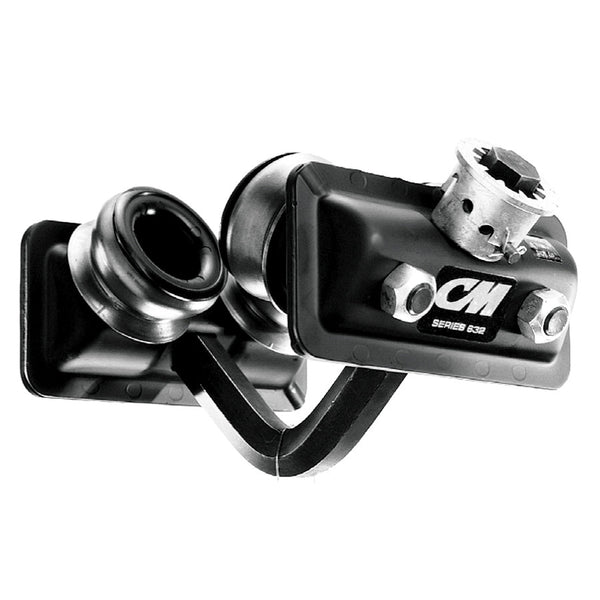

CM Series 632 Trolley
Ningún producto. 3222
Fecha de entrega estimada
Métodos de pago
Detalles del producto
CM no es solo un innovador de la tecnología de polipasto de cadena. El CM Series 632 Close Radius Trolley es un avance en el diseño del tranvía que cuelga muy por encima de la competencia. El carrito de la Serie 632 es más corto, más compacto y 50% más ligero que los carros competitivos sin perder ninguna de las fuerzas.
Los materiales duraderos hacen que el tranvía de la Serie 632 sea difícil, y un diseño de producto simplificado permite que este tranvía negocie algunas de las curvas más ajustadas que puede arrojarlo. Las aplicaciones bajas en la cabeza se beneficiarán del tranvía de la Serie 632, y los rodamientos lubricados de por vida y una mayor capacidad de desgaste se requieren en menos mantenimiento. Con una garantía de por vida, este carrito hecho a nivel nacional es un producto prominente en el inventario de tranvías de CM.
• Negocia curvas de radio tan apretadas como 7 "a 10"
• Hecho de acero enrollado de la más alta calidad.
• Diseño único de la rueda de rodamiento de doble fila para una mayor capacidad de desgaste.
• Barras V más grandes disponibles para un ajuste de brida más amplio.
• Para aplicaciones bajas en el espacio para la cabeza.
• Rodamientos lubricados permanentemente.
• El collar exclusivo de ajuste de dial adapta rápidamente el tranvía a una amplia gama de vigas y rieles patentados.
• El polvo cubre el escudo y protege los rodamientos.
• Los carros disponibles para vigas, rieles o vías más grandes.
• Guardias de tranvía de hierro fundido disponibles (excepto 3 toneladas).
• Garantía de por vida
|
Dimensiones de espacio libre (en.) |
||||
|
Capacidad nominal* (toneladas) |
1/2 |
1 |
2 |
3 |
|
Mínimo curva de radio (in.) |
7 |
7 |
10 |
10 |
|
B |
4-1/4 |
4-3/8 |
5-5/8 |
6-3/16 |
|
C |
5-7/8 |
6 |
7-1/2 |
8-1/16 |
|
D |
3/16 |
3/16 |
3/8 |
11/16 |
|
mi |
13/16 |
13/16 |
2-3/16 |
4-1/16 |
|
F |
2-3/4 |
2-3/4 |
3-1/2 |
3-1/2 |
|
GRAMO |
3-3/8 |
3-3/8 |
4-1/2 |
4-1/2 |
|
H |
7 |
7 |
9 |
9 |
|
J |
1-1/8 |
1-1/8 |
1-1/2 |
1-5/8 |
|
K |
3-3/8 |
3-1/2 |
4-3/8 |
4-13/16 |
|
L |
1-13/16 |
1-5/8 |
2 |
2-5/8 |
|
METRO |
11/16 |
7/8 |
1-1/8 |
1-1/8 |
|
norte |
7/8 |
1 |
1-1/4 |
1-1/4 |
|
PAG |
3 |
3-1/8 |
3-7/8 |
4-15/16 |
|
** Las dimensiones dadas son para la viga S mínima y variarán con vigas más grandes |
||||
|
Especificaciones |
|||||||
|
Adj. Para vigas S estándar |
|||||||
|
Capacidad nominal* (toneladas) |
Código de producto |
Profundidad de haz (in.) |
Ancho de brida (in.) |
Diámetro de la banda de rodadura (in.) |
Peso neto (lbs) |
Peso de envío (lbs) |
Curva de radio mínimo (in.) |
|
1/2 |
3222 |
4-12 |
2-5/8 a 5-1/16 |
2-3/4 |
9 |
10 |
7 |
|
1 |
3224 |
4-12 |
2-5/8 a 5-1/16 |
2-3/4 |
10 |
12 |
7 |
|
2 |
3226 |
6-15 |
3-3/8 a 5-5/8 |
3-1/2 |
23 |
25 |
10 |
|
3 |
3230 |
8-18 |
4 a 6-1/4 |
3-1/2 |
29 |
33 |
10 |
