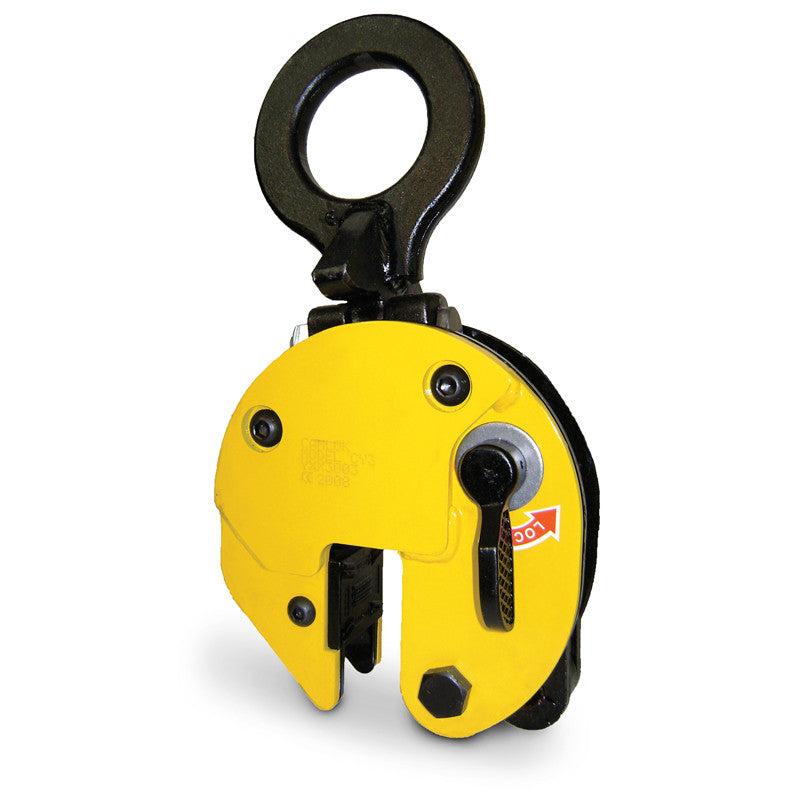

Product primary image

  • Camlok™ CY Hinged Universal Plate Clamp– For lifting longer plates with two leg chain slings, turn to Camlok’s CY Hinged Universal Plate Clamp. These plate clamps can be used on materials up to a surface hardness of 300 Brinell (32HRc). Because of a swiveling hook ring feature, the CY Hinged Plate Clamp can be fitted to a steel plate in any position. – Now available at MTN Shop US.
  • Camlok™ CY Hinged Universal Plate Clamp– For lifting longer plates with two leg chain slings, turn to Camlok’s CY Hinged Universal Plate Clamp. These plate clamps can be used on materials up to a surface hardness of 300 Brinell (32HRc). Because of a swiveling hook ring feature, the CY Hinged Plate Clamp can be fitted to a steel plate in any position. – Now available at MTN Shop US.

Abrazadera de placa universal Camlok ™ Cy bisa

Ningún producto. CY1

Precio habitual $1,300.00 $1,300.00
WLL MÍNIMO
Save $25 when you subscribe to our newsletter (for orders over $250). Subscribe now
Fecha de entrega estimada
Seleccione el país
Ingrese el código postal correcto
Métodos de pago
amazon_payamerican_expressapple_paydiners_clubdiscovergoogle_paymasterpaypalshopify_payvenmovisa
Detalles del producto

Para levantar placas más largas con hondas de cadena de dos piernas, gire a Cinco de placa universal de Cy Cy Bisra. Estas abrazaderas de placas se pueden usar en materiales hasta una dureza de la superficie de 300 Brinell (32HRC). Debido a una característica de anillo de gancho giratorio, la abrazadera de la placa con bisagras de Cy se puede instalar en una placa de acero en cualquier posición.

  • Se puede usar para levantar una placa de la posición horizontal a vertical y viceversa
  • Puede girar una placa de la posición horizontal a vertical
  • La sujeción suficiente de la carga se logra por la forma especial del anillo de gancho
  • Equipado con un mecanismo de cierre operado por cámara que se puede reemplazar con un mecanismo de apertura/cierre de la cadena
  • Debido al anillo de gancho giratorio, las abrazaderas se pueden instalar en una placa de acero en cualquier posición
  • Factor de diseño 4: 1

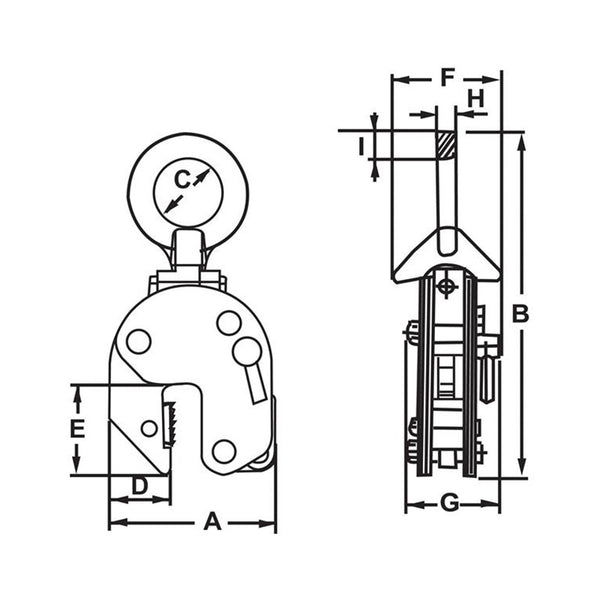

Código de producto Dimensiones (en) *
A B C D mi F GRAMO H I
Cy1 4.961 10.63 1.969 1.929 2.756 3.74 2.48 0.472 0.906
Cy2 7.559 15.039 3.15 2.953 3.78 5.197 3.622 0.787 1.181
Cy3 7.559 15.039 3.15 2.953 3.78 5.197 3.622 0.787 1.181

* Consulte el dibujo del producto abve



Código de producto Límite de carga de trabajo Capacidad de la mandíbula Cargas seguras para 2 abrazaderas (lb)
Mínimo (LBS) Máximo (lb) 0-30° 30-90° 90-120°
Cy1 450 2,200 0 a 3/4 4,400 2,200 1,100
Cy2 900 4,400 0 a 1-1/4 8,800 4,400 2,200
Cy3 1,350 6,600 0 a 1-1/4 13,200 6,600 3,300
