Name: Tomcat Truss - Servicio mediano 20.5'' x 20.5'' Chapado
Brand: Tomcat
SKU: TC 2020-120B
Availability: InStock

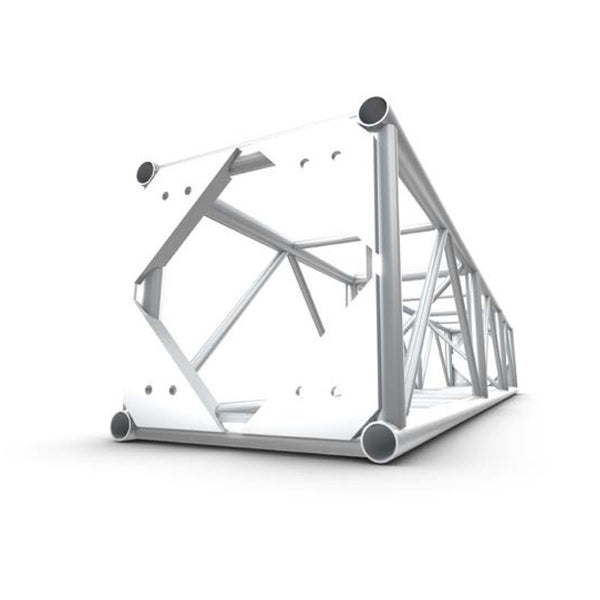

Tomcat Truss - Servicio mediano 20.5'' x 20.5'' Chapado

Armazón Tomcat - Servicio mediano

Tomcat truss es reconocido por su máximo rendimiento y calidad y cumple con ANSI E1.2-2013 para brindar la mejor garantía de seguridad. Tomcat fabrica su armazón de 20,5 x 20,5 utilizando únicamente materiales certificados por fábrica fabricados por soldadores certificados por AWS. Su armazón chapado de 20,5 x 20,5 de servicio mediano está disponible en tres longitudes estándar y un bloque de esquina de 5 vías. Esta armadura está equipada con pernos para su montaje.

Las cuerdas principales del Truss chapado de 20,5 x 20,5 de servicio mediano son de aluminio de 2” de diámetro exterior x 1/8” y las diagonales son de aluminio de 1” de diámetro exterior x 1/8”. Para pedidos grandes llamar (570)826-5566 para precios especiales al por mayor, o envíe un Solicitud de cotización y uno de los miembros de nuestro equipo de ventas se comunicará con usted con nuestro mejor precio.

Longitudes estándar: 10’, 8’ y 5’
Pesos:
10' – 85 libras
8' – 77 libras
5' - 56 libras
Bloque de esquina de 5 vías: 52 libras
Acordes principales: Aluminio de 2” de diámetro exterior x 1/8”
Diagonales: Aluminio de 1” de diámetro exterior x 1/8”
Versión de estudio: Cuerdas principales de 2” OD x 3/16”
Disponible con ruedas
Longitudes personalizadas disponibles bajo petición
Equipado con pernos
Fabricado por soldadores certificados AWS / SFL

Por favor consulte Hoja de datos de la armadura Tomcat para más información

	CARGAS UNIFORMES MÁXIMAS PERMITIDAS
ESPANOL (PIES)	CARGA (LB/PIE)	CARGA (LBS)	DEFLEXIÓN MÁXIMA (PULG.)
10	839	8390	0.08
20	230	4600	0.34
30	97	2910	0.76
40	51	2040	1.36
50	29	1450	2.10

	CARGAS PUNTUALES MÁXIMAS PERMITIDAS
	PUNTO CENTRAL		TERCER PUNTO		PUNTO CUARTO
ESPANOL (PIES)	CARGA (LBS)	DEFLEXIÓN MÁXIMA (PULG.)	CARGA (LBS)	DEFLEXIÓN MÁXIMA (PULG.)	CARGA (LBS)	DEFLEXIÓN MÁXIMA (PULG.)
10	4744	0.07	3558	0.09	2372	0.08
20	2306	0.27	1729	0.35	1153	0.32
30	1464	0.62	1098	0.78	732	0.73
40	1021	1.13	765	1.39	510	1.30
50	737	1.80	553	2.16	369	2.05
